應用 |
適用于低粘度、無腐蝕性干介質的壓差檢測。尤其適于監測空調,通風系統的過濾器的壓力損失。 在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。 |
|
型號 |
D9/D4 |
|
公稱直徑 |
63 – 100 – 160 |
|
功能 |

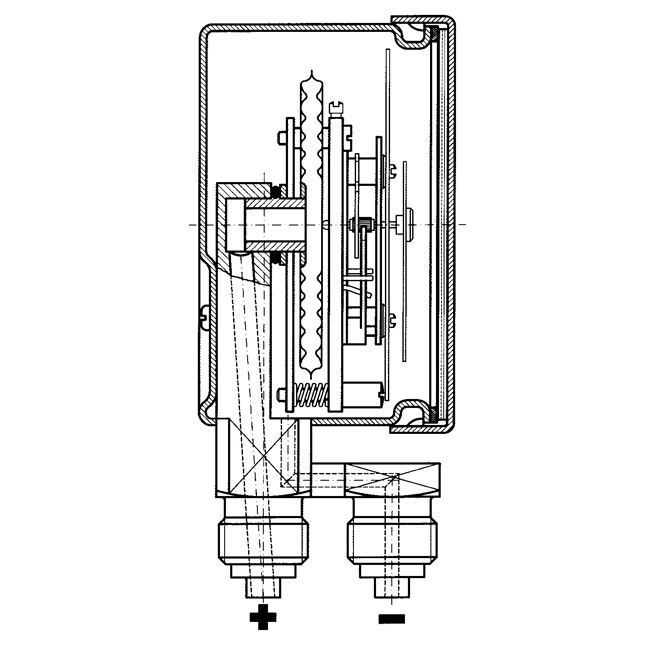

“ +” 壓( 高壓)接入膜盒內, “-”壓(低壓)接入密封的殼體內。兩者的壓差導致膜盒變形， 產生了壓力檢測所需要的位移。 這個位移被傳動機構傳輸，驅動指針指示壓差。 |
|
精度等級( EN 837-3/6 ) |
1.6級(≤10 mbar – 2.5級) |
|
量程( EN 837-3/5 ) |

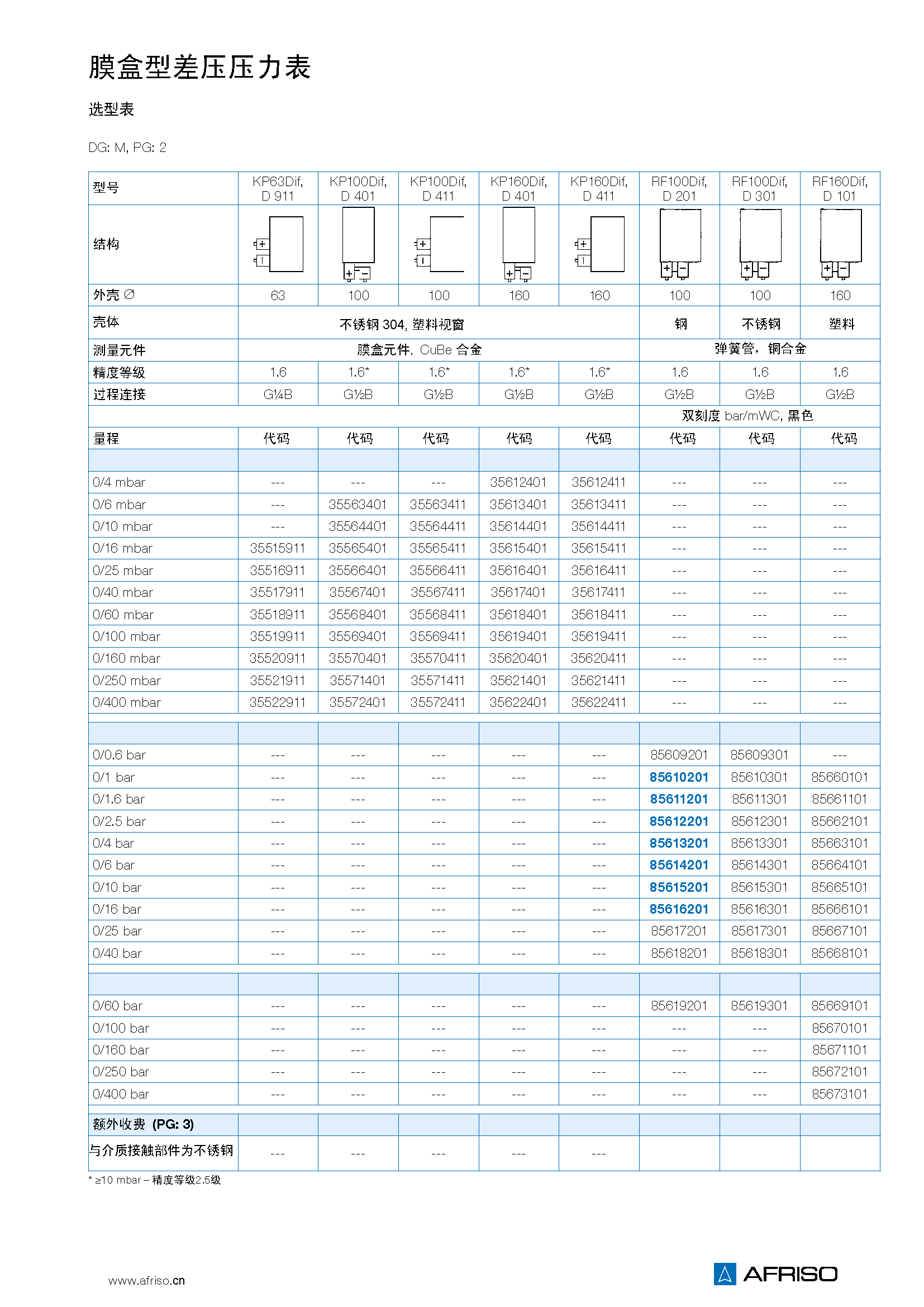

NG 63 0/16 到0/400 mbar NG 100 0/6 到 0/400 mbar NG 160 0/4 到 0/400 mbar |
|
負載能力 |
靜態負載：滿量程 動態負載：0.9 x 滿量程 |
|
過壓保護 |
滿量程 |
|
最大靜態壓力 |
400 mbar |
|
工作溫度 |
環境溫度： Tmin= -20 ℃; Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.6%/10K 溫度下降：約±0.6%/10K 滿量程的百分比值 |
|
防護等級 |
IP 66 (EN 60529) |
|
過程連接 |

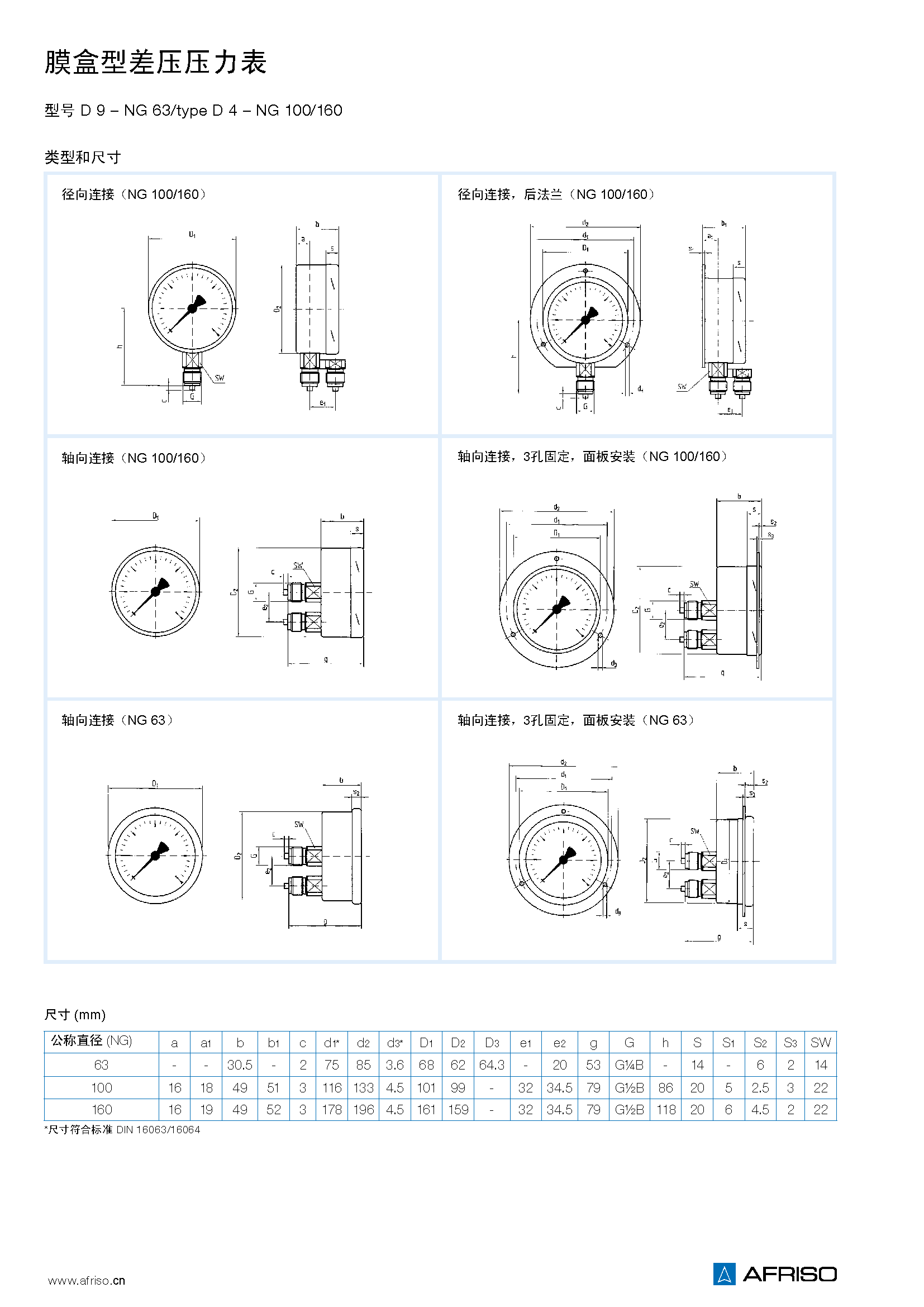

NG 63: 2 x G1/4B– 扳手尺寸SW14 軸向(銅合金) NG 100/160: 2 x G1/2B– 扳手尺寸SW22 徑向(不銹鋼) 2 x G1/2B– 扳手尺寸SW22 軸向(銅合金) （EN837-3/7.3） |
|
測量元件 |
膜盒，CuBe合金 |
|
機芯 |
銅合金 |
|
密封 |
NBR |
|
表盤 |
鋁，白色 刻度和數字為黑色 |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼 304 |
|
卡扣式罩圈 |
不銹鋼 304 |
|
視窗 |
塑料 （PMMA ） |
|
安裝 |
通過后法蘭或3孔面板罩圈固定在墻上（可選項）。 也可直接安裝在剛性管線上。 |
