應用 |
用于壓差很小但靜態壓力很大的差壓檢測。適于粘度不高，無腐蝕性的氣態或液態介質。尤其適于監測過濾器，泵和管路系統 |
|
型號 |
MF 100 Dif D401 |
|
公稱直徑 |
100 mm |
|
功能 |

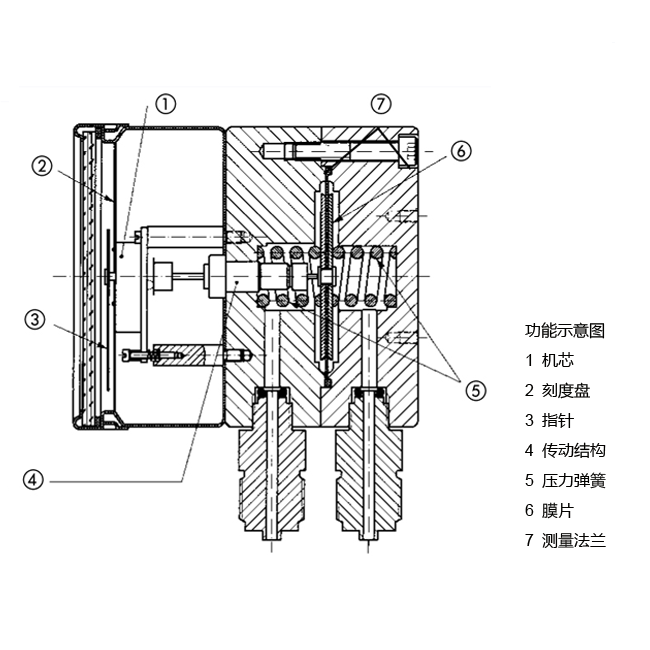

壓力作用在被彈性膜片隔開的兩個壓力腔內。如果兩壓力腔的壓力有差異，膜片頂著彈簧產生位移，這個位移通過傳動桿傳遞給機芯。壓差直接由指針指示。膜片由金屬支撐著，所以兩側可過壓到25 bar。 |
|
精度等級（EN 837-3/6） |
2.5級 |
|
量程( EN 837-3/5 ) |
0/250 mbar到0/6 bar |
|
最大靜態壓力 |
25 bar |
|
過載壓力 |
兩側最大可達25 bar |
|
工作溫度 |
環境溫度： Tmin= -20 ℃； Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.5%/10K 溫度下降：約±0.5%/10K 滿量程的百分比值 |
|
防護等級 |
IP 54 (EN 60529) |
|
過程連接 |
銅合金，鍍鎳， 徑向，接頭前后向平行 2 x G1/2B – 扳手尺寸SW22（EN837-3/7.3） 帶阻尼螺絲， 孔徑0.5mm |
|
測量系統 |
壓縮彈簧，不銹鋼301 |
|
電磁活塞 |
不銹鋼316 / 鍶鐵氧體 |
|
膜片 |
FKM |
|
測量法蘭 |
鋁，陽極化處理 |
|
機芯 |
銅合金 |
|
表牌 |
鋁，白色 表牌印刷為黑色 |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼304 |
| 卡扣式罩圈 |
不銹鋼304 |
|
視窗 |
安全玻璃 |
